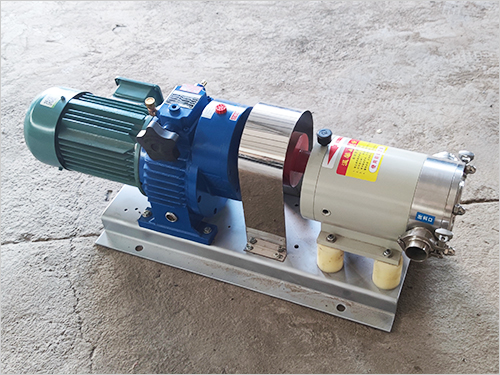

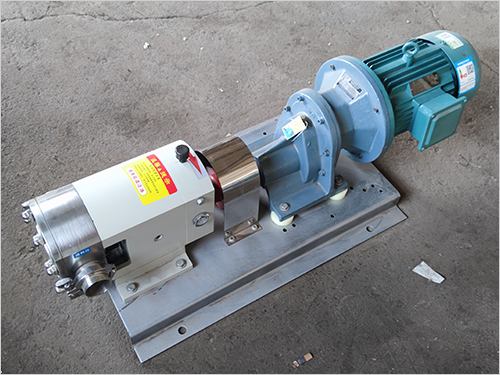

3RP凸輪轉子泵屬于回轉式容積泵，效率高，壽命長，適于輸送溫度-30℃-+180℃，粘度30-1.0*105cSt，含有固體顆粒的懸浮液體及具有腐蝕性和衛生性要求高的介質，泵體內部與介質接觸的零部件均采用不銹鋼介質，并且可以根據介質不同的物理特性，改變泵的轉速。



3RP凸輪轉子泵主要由凸輪轉子、軸封、齒輪箱三部分組成，一對同步轉動的轉動齒輪帶動凸輪轉子轉動，來實現對介質的輸送。軸封可以根據不同的工況條件設計為填料密封或機械密封。采用高強度鑄鐵齒輪箱，螺旋齒輪及重負荷軸承，保證長的壽命。主要部分為盒式裝配，不應拆卸齒輪箱便能調整轉子間隙。



O型密封環材質為硅橡膠，當介質具有腐蝕性時，采用聚四氟乙烯。



從電機向泵看，泵轉向為順時針旋轉(如圖所示)



3RP凸輪轉子泵用于食品、飲料、釀酒、醫藥，日用化工、石油化工等行業。

凸輪轉子泵性能試驗臺:進行固、液、汽三相流凸輪轉子泵曲線測定實驗、磨損試驗和內部流動特性測試等的一種多功能試驗臺。試驗原理:該試驗臺為閉式試驗臺，試驗臺主要有測試泵、固液、氣液混合灌、電機、測壓裝置、電磁流量計、電動平衡閥和管路組成。試驗使，利用電功調節閥的調節，在不同流量下，測定一組對應轉速下流量計讀書，轉子泵進出口壓力參數，即可得出一組凸輪泵的流量Q、揚程H、功率N等數據，從而繪出泵的H-Q N-Q等特性曲線，該試驗臺也可通過PIV高速攝像機等可視化測試手段在對安裝透明模型泵時對測試泵進行內部流動特性測試試驗。



凸輪轉子泵是上的流體設備之一，其轉子是全橡膠包覆，性強，轉子與殼體之間高精間隙配合，具有很強的自吸力和高揚程力，該泵可靠、堅固、節能，可以輸送各種黏稠的或含有顆粒物的介質。效率高，節能，省時，不需要引流、灌泵，可適用于各種復雜的流體介質。干式安裝、在線維修和低成本維護，運行平穩、自吸、且不易堵塞。

工作原理

凸輪轉子泵依靠兩同步反轉動的轉子在旋轉過程中于處產生吸力(真空度)，從而吸入所要輸送的物料。兩轉子將轉子室分隔幾個小空間，并按ABCD的次序運轉;運轉至位置A時，只有Ⅰ室中充滿介質;到位置B時，B室中封閉了部分介質位置C時，A室中也封閉部分介質;到位置D時.A、B室與Ⅱ室相通，介質即被輸送至出料口。

產品特點

泵轉子:采用納米復合耐磨橡膠轉子，耐干運轉，空轉時間60分鐘以上，泵體堅固、壽命長;抗氣阻技術:自吸高度可達到9米，水平自吸可達100米以上，無需引流罐泵。氣液自適應集成箱消除抽氣(100米自吸)過程中的氣阻、汽蝕現象，使泵裝置同時具備泵、壓縮機的輸氣和輸液功能。

氣液兩相密封技術:采用國內機械密封專家研制的專用機械密封，密封面結構，潤滑充分，無氣阻，冷卻介質對流充分，可防止密封面干磨、高溫、開裂、失效，確保泵機組正常運轉。無堵塞，通過性強:普通塑料袋、編織袋、砂石、泥漿、毛發等雜物都不會影響泵的使用。
