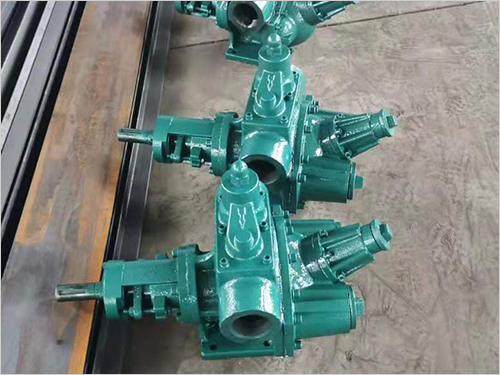

球形轉子泵是一種結構新穎獨特的容積式泵，應用萬向節的工作原理，當組合成球形的轉子隨著相交成某一角度的主動軸和被動軸一起旋轉時，萬向節的中間聯體即轉子十字塊便進行轉擺運動，形成容腔有規律的張開與閉合，從而完成輸送液體的功能。

球形轉子泵由泵殼、球形轉子、密封和安全閥等組成。改變安全閥(溢流閥)的安裝方位，可改變泵的旋轉方向。泵的進出口各有兩個，在泵的縱橫方向上都能接管，安裝方便。

球形轉子泵的特點

　　1．使用壽命長

　　由于形成容腔變化的相對嚙合面之間不接觸，一些小相交角的泵，嚙合面之間的空檔更大，避免了嚙合面既是動能傳遞面又是剛性強摩擦面，和齒輪泵等不同。因而球形轉子泵磨損小，比其他泵使用壽命長。

　　2．運轉噪聲低

　　在輸送介質的嚙合面之間不接觸，它也沒有嚙合面的沖擊，故噪聲比其他轉子泵低。

　　3．節能效率高

　　球形轉子泵每轉流量與其他泵相同時，泵的轉數低，消耗功少，傳動摩擦少，效率比其他泵高。

　　4．使用范圍廣

　　泵的容積變化大，自吸能力好，輸送液體時可以達到的一定的壓力，能輸送不同粘度的物料，溫度達300攝氏度，粘度高可達7Pa.S。

　　5．價格較高

　　球形轉子泵的泵殼和球形轉子制造復雜，精度要求高，制造成本比齒輪油泵等高。

　　球形轉子泵有皮帶傳動和直聯傳動兩種型式，前者通過皮帶輪減速，后者由減速器減速。球的材質為球墨鑄鐵。在泵的進口側安全閥殼上，配有安裝真空表的螺孔，不用時用堵頭堵上。
